| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
| 環境濕渡 | 40%～60% | ＜80% | ---- |
| 儀表工作電壓 | 9V±0.1V | 9V±1.5V | ---- |
| 輔助接地電阻值 | ＜100Ω | ＜30kΩ | rC、rP |
| 干擾電壓 | 無 | ＜20V | ---- |
| 干擾電流 | 無 | ＜2A | ---- |
| 測R時電極間距 | a＞5d | a＞5d | ---- |
| 測ρ時電極間距 | a＞20h | a＞20h | ---- |
| 功 能 | 二三四線測量接地電阻、土壤電阻率；接地電壓、交流電壓測量 |
| 電 源 | DC 9V (堿性干電池 R14S 1.5V 6節 ，連續待機300小時) |
| 量 程 | 接地電阻：0.00Ω～30.00kΩ |
| 土壤電阻率：0.00Ωm～9000kΩm | |
| 測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
| 測量方法 |
接地電阻：額定電流變極法，測量電流20mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間） |
| 測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
| 短路測試電流 | AC 20mA max |
| 開路測試電壓 | AC 40V max |
| 測試電壓波形 | 正弦波 |
| 電極間距范圍 | 可設定1m～100m |
| 換 檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
| 土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | |
| 背 光 | 可控白屏背光，適合昏暗場所使用 |
| 顯示模式 | 4位超大LCD顯示，藍屏背光 |
| 測量指示 | 測量中LED閃爍，LCD倒計數,進度棒圖指示 |
| LCD尺寸 | 128mm×75mm |
| LCD顯示域 | 124mm×67mm |
| 儀表尺寸 | 高寬厚：212mm×175mm×76mm |

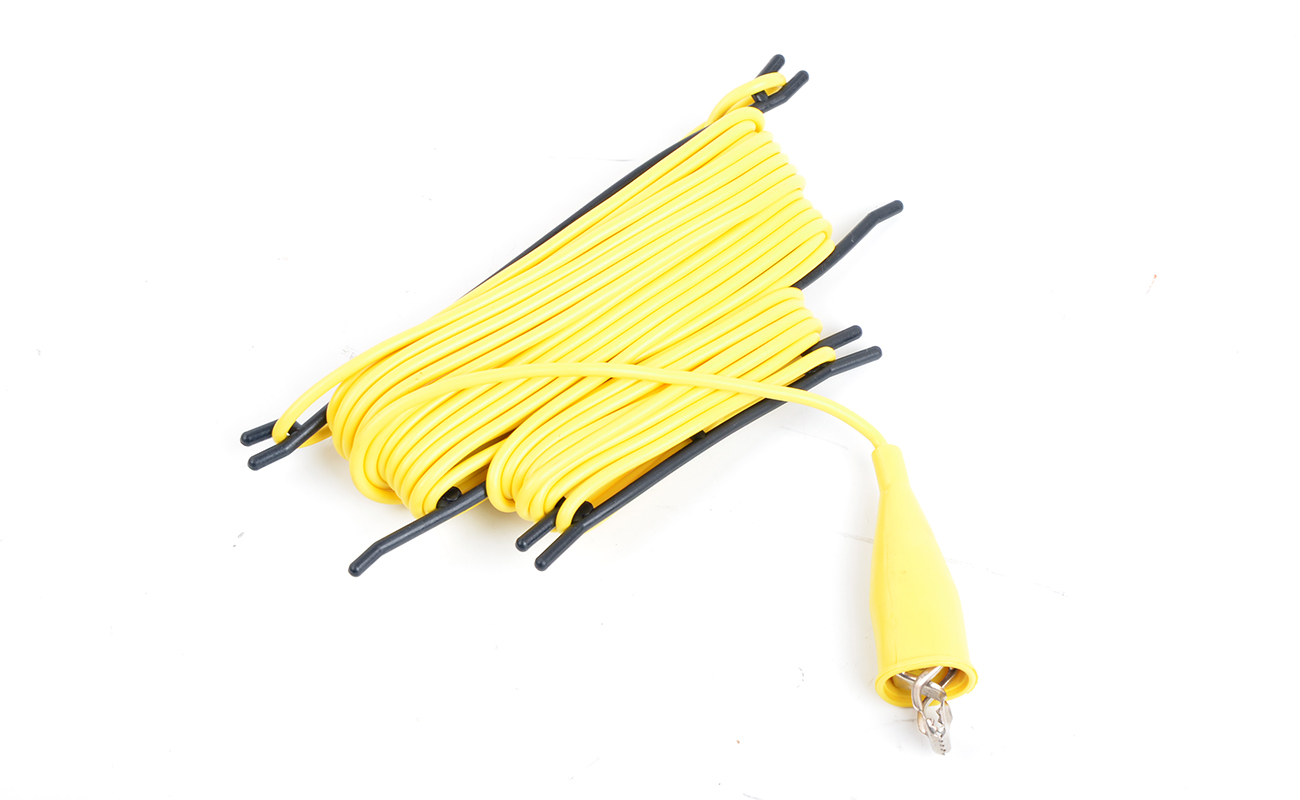

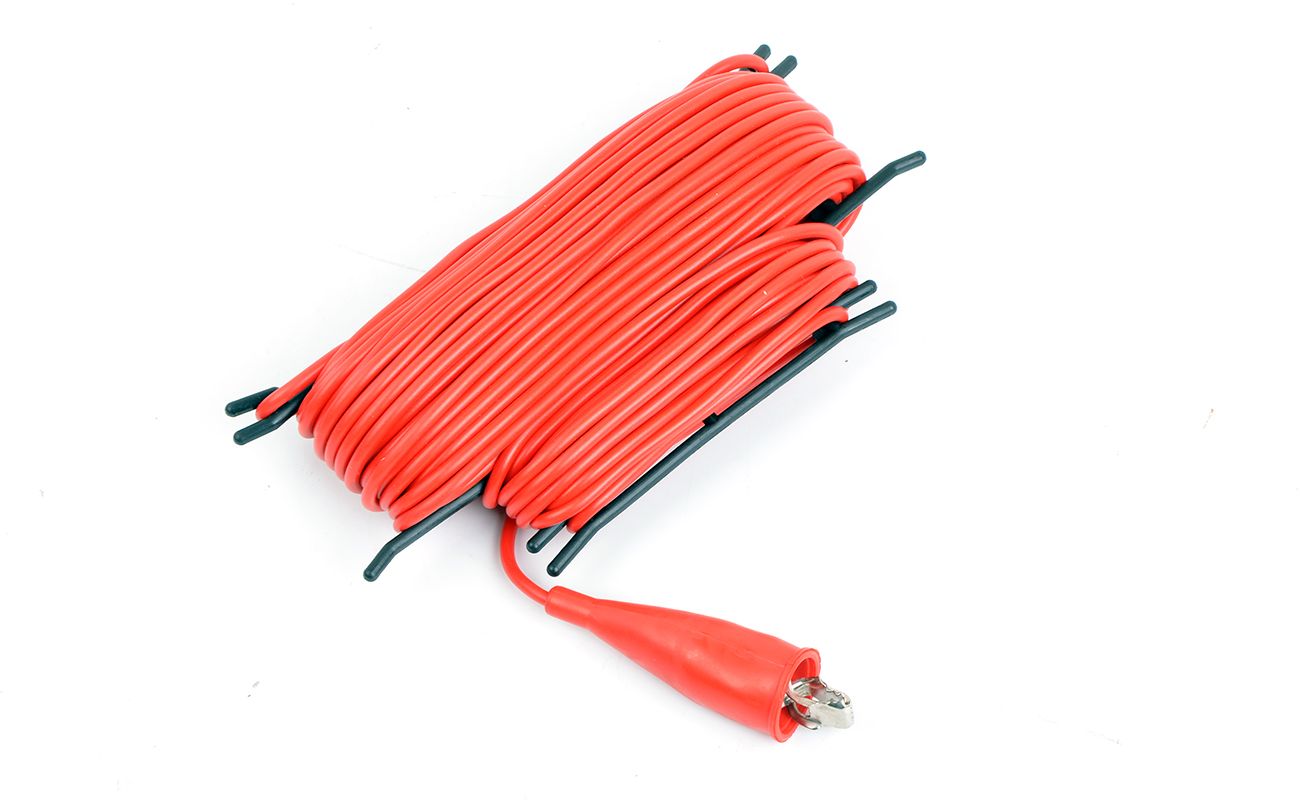

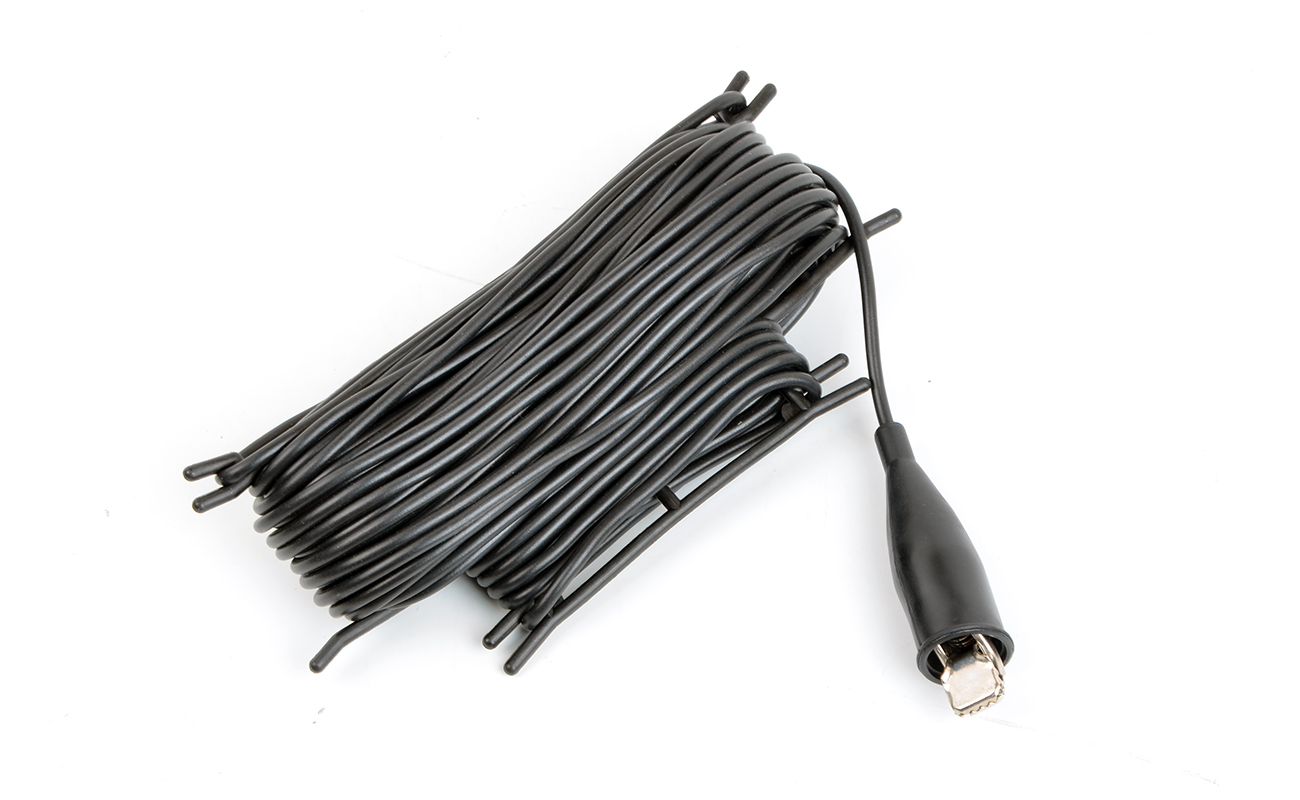

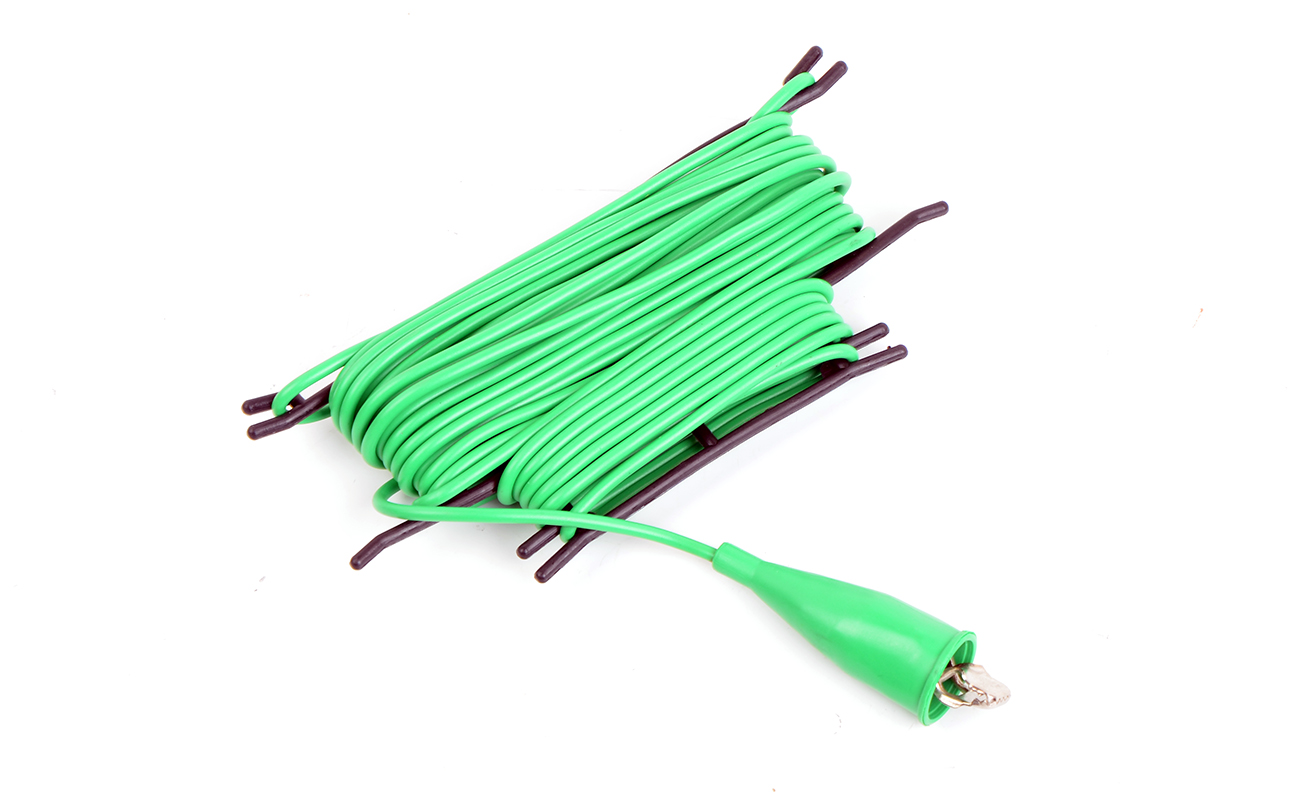

| 標準測試線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 |

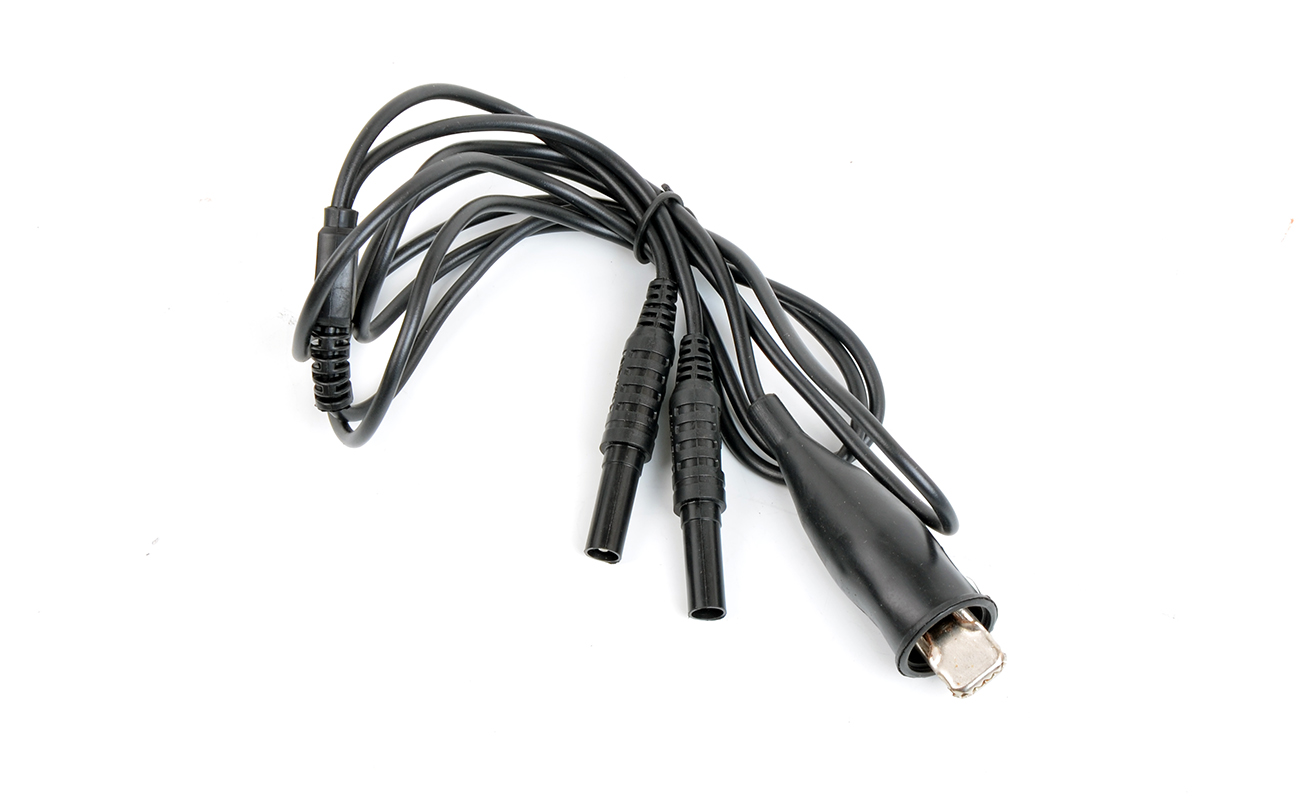

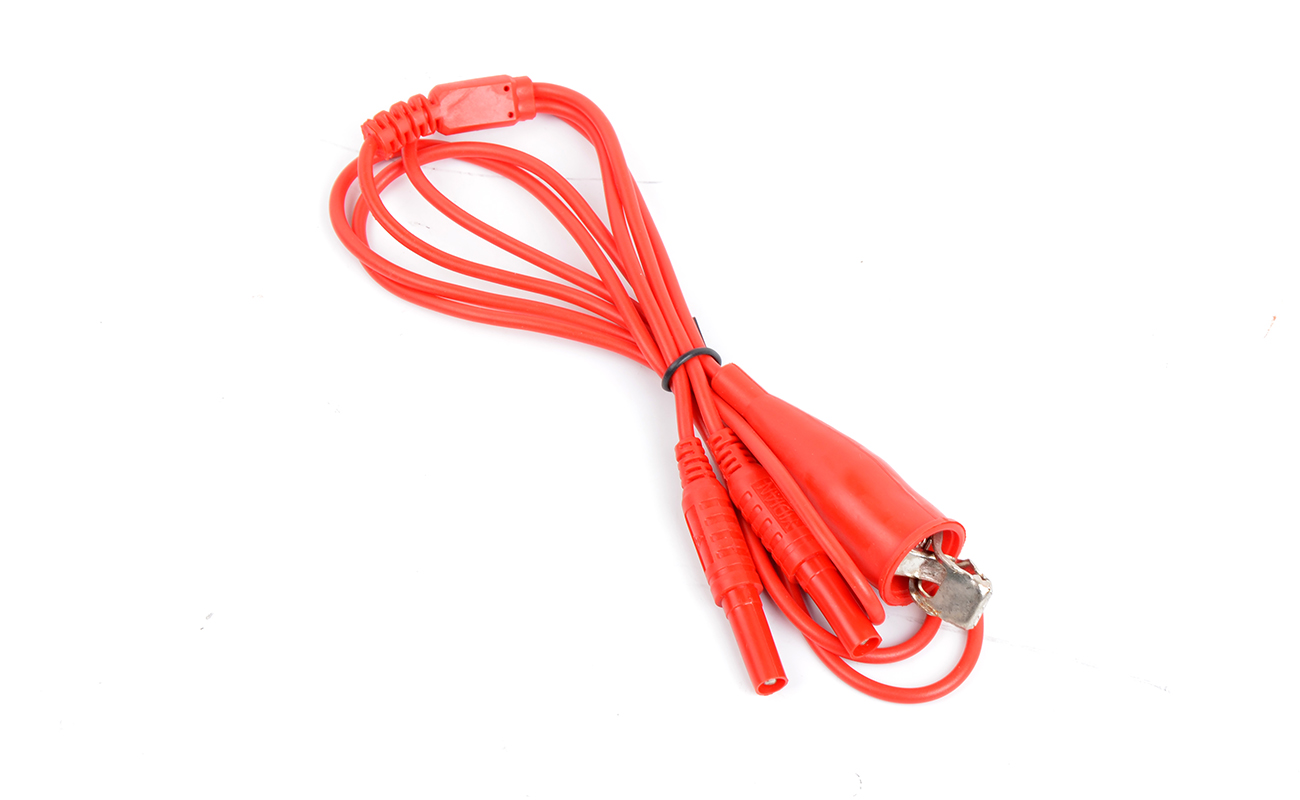

| 簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |

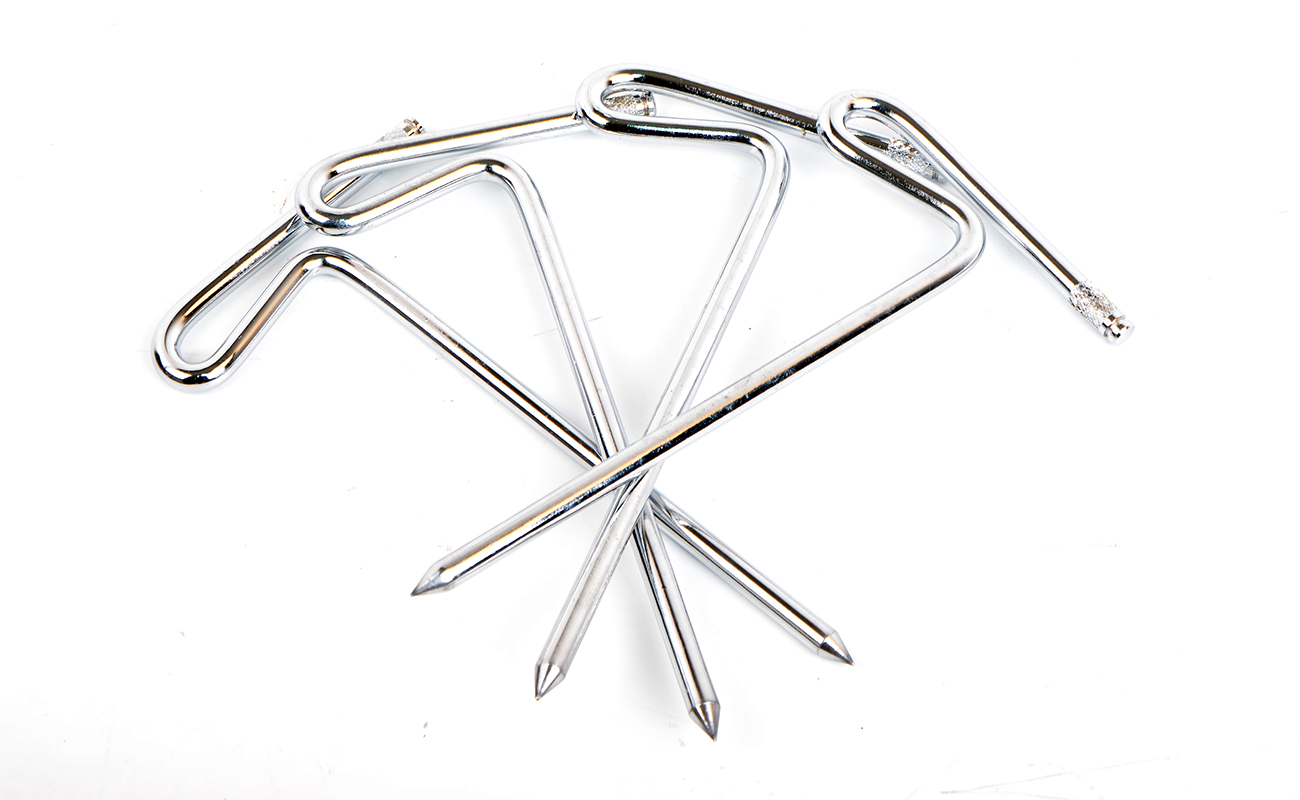

| 輔助接地棒 | 4根：φ10mm×150mm |
| 測量時間 | 對地電壓：約3次/秒 |
| 接地電阻、土壤電阻率：約5秒/次 | |
| 測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
| 線路電壓 | AC 600V以下測量 |
| RS232接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
| 通 訊 線 | USB通訊線1條，長1.5m |
| 數據存儲 | 300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
| 數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 |
| 數據查閱 | 查閱數據時“READ”符號指示 |
| 溢出顯示 | 超量程溢出時“OL”符號指示 |
| 干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
| 輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
| 電池電壓 | 當電池電壓降到約7.5V時，電池電壓低符號顯示，提醒更換電池 |
| 功 耗 | 待機: 約20mA(背光關閉) |
| 開機開背光：約45mA(背光關閉25mA) | |
| 測量：約100mA(背光關閉) | |
| 質 量 | 總質量：4.5kg(含包裝) |
| 儀表：1443g(含電池) | |
| 測試線：1560g | |
| 輔助接地棒：935g(4根) | |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。 |
| 測量功能 | 測量范圍 | 精度 | 分辨力 |
|
接地電阻 (R) |
0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
|
土壤電 (ρ) |
0.00Ωm～99.99Ωm |
根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) |
0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9000kΩm | 1kΩm | ||
| 接地電壓 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
