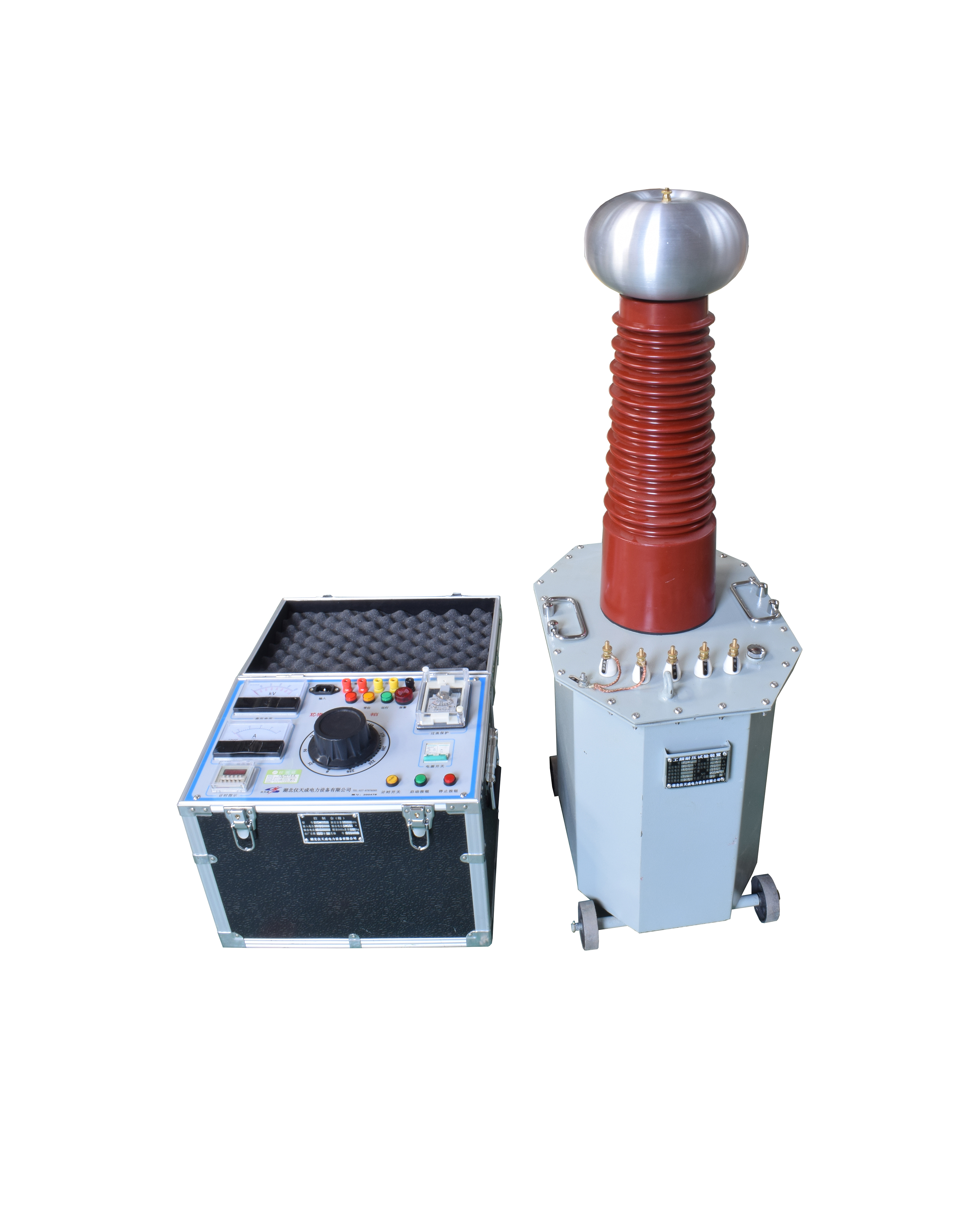

油浸式試驗變壓器的容量如何選擇呢？

返回打印來源：儀天成電力時間：2025/07/07 閱讀：次

油浸式試驗變壓器作為我們電力系統做絕緣耐壓試驗方面重要的升壓裝置，我們電力試驗人員是經常會有所接觸的，那么我們?cè)谶x擇該試驗變壓器時候，如何選擇合適的容量呢？今天主要就給大家介紹一下。

標稱試驗變壓器容量Pn的確定公式：Pn=kVn 2ωCt×10 -9，式中：Pn——標稱試驗變壓器容量(kVA) Vn——試驗變壓器的額定輸出高壓的有效值(kV) k ——安全系數。k≥1，標稱電壓 Vn≥1MV 時，k=2；標稱電壓較低時，k 值可取高一些。 Ct——被試品的電容量(pF) ω——角頻率，ω=2πf， f——試驗電源的頻率。
被試設備的電容量 Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的棒式或懸式絕緣子：幾十微法；簡單的分級套管：100~1000pF；電壓互感器：200 ~ 500pF；電力變壓器： < 1000kVA：~1000pF ，> 1000kVA：1000~10000pF；高壓電力電纜和油浸紙絕緣：250~300pF/m；氣體絕緣：~60pF/m；封閉變電站，SF6氣體絕緣：100~10000Pf
對于不同的試驗電壓 Vn，選擇不同的(適當?shù)?安全系數k。以下列出不同的 Vn所選用的 k 值供參考。 Vn =50~100kV：k = 4；Vn =150~300kV：k = 3；Vn > 300kV：k = 2

油浸式高壓耐壓裝置作為我們高壓絕緣耐壓試驗中重要的試驗設備，我們?cè)谶x擇時候也需要留意如何選擇其容量，這也是很重要的一部分。

湖北儀天成電力設備有限公司
2025年7月7日
